NX-M5C | In-line Döküm X-ray Kontrol Sistemi

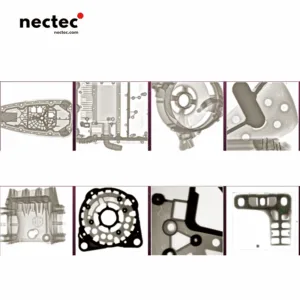

On-line X-ray kontrol makinesi NX-M5C, otomobil parçalarının otomatik kontrolü için kullanılır: Görüntü algılama teknolojisi sistemi temelinde geliştirilen otomatik optik denetim ve tarama cihazı, görünür ışık görüntülerini dönüştürmek için X-ışını perspektifini kullanır ve iş parçasının görüntü bilgilerini yüksek çözünürlüklü görüntüleme, otomatik konumlandırma ve görüntü işleme için bilgisayar ana bilgisayarına hızlı bir şekilde girmek için kuru Meg ağını kullanır. Görüntüdeki gözenekler ve çatlaklar için, kusurların alanı ve oranı, nitelikli veya kusurlu ürünleri belirlemek için ölçüm işlevi aracılığıyla otomatik olarak hesaplanır.

Kategoriler: Basınçlı Döküm Xray

Açıklama

Açıklama

İşlevler ve Özellikler

Otomatik Çalışma: Otomatik besleme, konumlandırma, ölçüm, değerlendirme ve ürün görüntülerinin ve ölçüm verilerinin depolanması özelliklerine sahiptir.

Yüksek Çözünürlüklü Görüntüleme: İş parçasının görüntü bilgilerini yüksek çözünürlüklü görüntüleme ve işleme için PC ana bilgisayarına girmek için kuru bir Meg ağı kullanır.

Kusur Tespiti: Ürün yeterliliğini belirlemek için gözenekler ve çatlaklar gibi kusurların alanını ve oranını otomatik olarak hesaplar.

Kararlı ve Doğru: Kararlı, doğru ve tutarlı test sonuçları sağlar.

Kullanıcı Dostu: Yeni ürünler için test standartlarını 30 dakika içinde belirleyebilme özelliği ile basit kullanım.

Özelleştirilebilir Sonuçlar: Test sonuçları, kaydetme yolu, resim formatı ve nitelikli veya niteliksiz resimler dahil olmak üzere serbestçe ayarlanabilir.

spesifikasyon

X Tüp	Tüp Stili	Mühürlü Tüp
	Tüp Voltajı	130KV
	Detay Çözünürlüğü	3um
	Soğutma modu	Hava Soğutma
	Geometri Büyütme Süresi	320X
Düz Panel Dedektör	Etkili Alan	157mm*157mm
	Piksel Boyutu	154um
	A/D Değişimi	16Bit
Örnek Tablo	Eksen X	400mm
	Y Ekseni	300mm
	Eksen R	60°
	Maksimum taşıma kapasitesi	20KG
Radyasyon güvenliği	Makine Yüzeyi 1usv/h'den azdır	<1usv/h
	Güvenlik kapısı otomatik kilitleme koruma fonksiyonu	X-ray açıldığında, güvenlik kapısı koruma için otomatik olarak kilitlenir
	Radyasyon kapısı	Manuel Düğme Açma ve Kapatma
X-Ray deneği	Boyut	L1450mmW1400mmH1600mm
X-Ray deneği	Ağırlık	yaklaşık 2000kg
Güç	Güç Kaynağı	AC220VAC, 50/60Hz
