SMT refere-se a uma tecnologia na qual os componentes de montagem em superfície são soldados na superfície de uma placa de circuito impresso. Em comparação com a tecnologia tradicional de montagem através de orifícios, essa tecnologia tem as vantagens de alta densidade de montagem, tamanho pequeno do produto (por exemplo, redução de tamanho de 40% para 60%), peso leve (por exemplo, redução de peso de 60% para 80%), alta confiabilidade, forte resistência à vibração e facilidade de automação. De acordo com uma importante instituição internacional de pesquisa financeira, o mercado global de PCBs deverá atingir um valor total de US$73 bilhões em 2024, representando uma taxa de crescimento anual de 6%.
Olhando para o futuro, à medida que a tecnologia de IA continua a penetrar nos dispositivos do usuário final em um ritmo acelerado, o crescimento explosivo dos dispositivos globais de borda habilitados para IA servirá como um fator-chave para atualizações estruturais no setor de PCBs. Com base nos dados da instituição, espera-se que o valor de produção do setor global de PCBs cresça a uma taxa de crescimento anual composta de 5% entre 2025 e 2029, atingindo mais de 90 bilhões de dólares americanos até 2029. No contexto do forte impulso de crescimento do setor de PCBs, o setor de montagem SMT correspondente também está se desenvolvendo em conjunto, com a demanda por equipamentos de inspeção por raios X aumentando paralelamente. Espera-se que a capacidade potencial do mercado de equipamentos de inspeção por raios X cresça ainda mais.

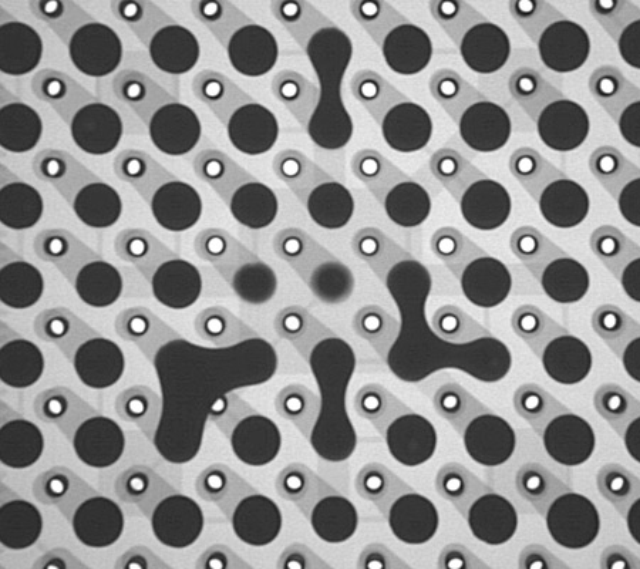

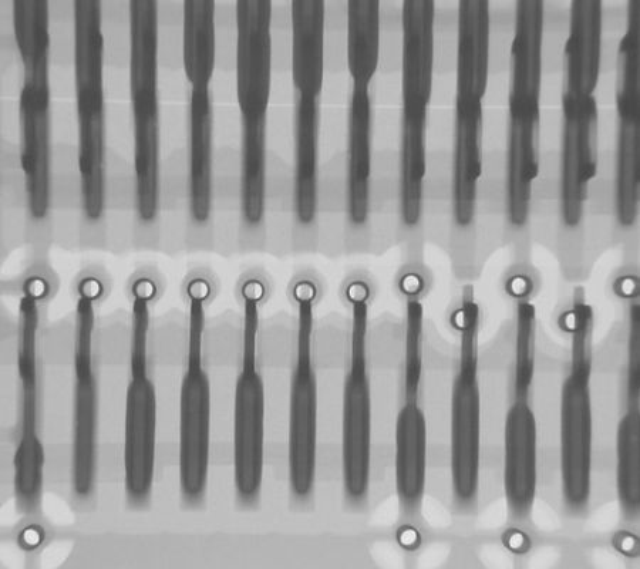

No campo da inspeção por raios X de fabricação de produtos eletrônicos, o equipamento de inspeção por raios X com microfoco pode revelar a estrutura interna dos componentes, detectando vários defeitos ocultos dentro do pacote, incluindo juntas de solda fria, pontes, solda insuficiente, vazios e componentes ausentes. Ele também pode identificar fraturas nas camadas internas de PCBs e estruturas internas que são invisíveis a olho nu ou indetectáveis por testes on-line. Isso verifica com eficácia os defeitos de solda em BGA, CSP e outros processos de embalagem em PCBs, oferecendo ao setor de montagem em superfície SMT uma solução de inspeção completa, otimizando o fluxo do processo SMT e aprimorando os recursos de avaliação de qualidade.
Uma análise mais aprofundada revela que o valor da inspeção por raios X vai muito além de ajudar os clientes a identificar defeitos. Ela também é uma poderosa ferramenta de controle e otimização de processos. Por meio da análise estatística dos dados de inspeção e do monitoramento contínuo das taxas de vazios, dimensões e arredondamento da junta de solda BGA, os clientes podem obter insights sobre flutuações sutis e tendências potenciais no processo de produção SMT. Esse ciclo de feedback orientado por dados permite que os engenheiros ajustem com precisão os parâmetros de impressão da pasta de solda, a precisão da colocação ou as curvas de temperatura da solda por refluxo, eliminando assim os defeitos em seu início. Isso marca uma transição da detecção para a prevenção, melhorando fundamentalmente as taxas de rendimento do produto e a eficiência geral da produção.
Para concluir, à medida que o PCBA continua a evoluir em direção a uma maior densidade, confiabilidade e complexidade, a inspeção por raios X não é mais uma mera ferramenta auxiliar, mas sim um investimento estratégico que protege a qualidade do produto, conquista a confiança do cliente e fortalece a competitividade do mercado. No mercado cada vez mais competitivo, as empresas que adotarem e utilizarem efetivamente essa tecnologia de inspeção avançada, como a Nectec, sem dúvida obterão uma vantagem competitiva e enfrentarão com confiança os desafios técnicos futuros.
