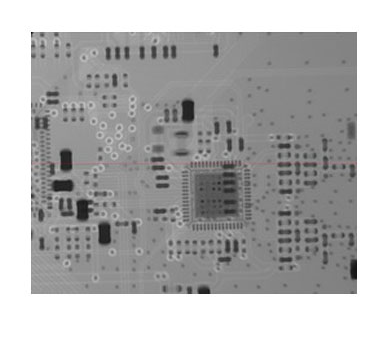

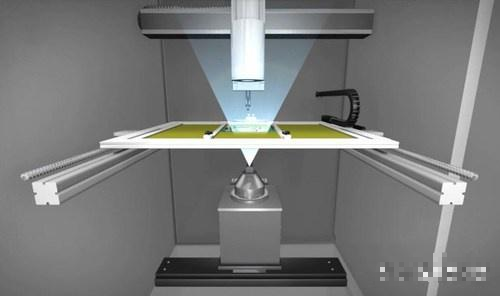

In questo passaggio discuteremo i principi della tecnologia di ispezione a raggi-X. Il cuore della tecnologia di ispezione a raggi X consiste nell'utilizzare le proprietà di penetrazione dei raggi X per visualizzare la struttura interna degli oggetti. Quando i raggi X attraversano materiali di diversa densità, vengono assorbiti in misura diversa a causa di queste differenze di densità, formando così immagini interne corrispondenti. In particolare, i materiali metallici più densi, come le giunzioni di saldatura, presentano un forte assorbimento dei raggi X, dando luogo a immagini distinte dei contorni. Al contrario, i materiali con una densità inferiore, come i substrati dei PCB o i vuoti all'interno delle giunzioni di saldatura, assorbono meno raggi X, determinando livelli di scala di grigi variabili nelle immagini. Dopo aver catturato accuratamente queste differenze, l'apparecchiatura di ispezione può costruire immagini precise della struttura interna dell'oggetto, fornendo prove intuitive per il successivo rilevamento e analisi dei difetti. Nell'assemblaggio SMT, le sfere di saldatura di tipi di packaging come BGA (ball grid array) e CSP (chip-scale packaging) si trovano nella parte inferiore dei pin e le giunzioni di saldatura sono coperte dal corpo del packaging, rendendo difficile per l'ispezione ottica tradizionale (AOI) controllare efficacemente la qualità della saldatura. Illustreremo alcune delle applicazioni in cui le macchine a raggi X possono essere utili per ispezionare i difetti dei prodotti SMT.
La prima applicazione è il rilevamento dei vuoti nei giunti di saldatura. Durante il processo di saldatura a riflusso, se il gas presente nella pasta saldante non può essere completamente rimosso, si formeranno dei vuoti nei giunti di saldatura. La presenza di questi vuoti indebolisce la resistenza strutturale dei giunti di saldatura, ne riduce la conducibilità elettrica e può persino causare un guasto prematuro dei componenti elettronici.
La seconda applicazione è il rilevamento dei problemi di ponte. Durante il processo di saldatura, un'eccessiva quantità di saldatura o un posizionamento impreciso delle piazzole di saldatura possono causare ponti tra i giunti di saldatura. Ponti
possono alterare le normali prestazioni elettriche del circuito e causare guasti come i cortocircuiti. L'ispezione a raggi X può mostrare chiaramente la distribuzione della saldatura tra i giunti di saldatura.
e rilevare con precisione l'eventuale presenza di ponti di saldatura in eccesso per garantire che le prestazioni elettriche del circuito soddisfino i requisiti di progetto e per eliminarli tempestivamente.
pericolo per la sicurezza.
La terza applicazione è il rilevamento dei circuiti aperti e dei giunti di saldatura freddi. In alcuni casi, a causa di una fusione incompleta della saldatura o di operazioni di saldatura non corrette, possono verificarsi giunti di saldatura freddi o circuiti aperti. Questi problemi di saldatura possono compromettere seriamente la conduttività elettrica del circuito, causando il malfunzionamento dei dispositivi elettronici. L'ispezione a raggi-X può identificare facilmente una serie di difetti di saldatura, come giunti di saldatura freddi e circuiti aperti, ispezionando attentamente la densità e la forma dei giunti di saldatura, fornendo prove accurate per riparazioni tempestive e garantendo le prestazioni e la qualità dei prodotti elettronici.

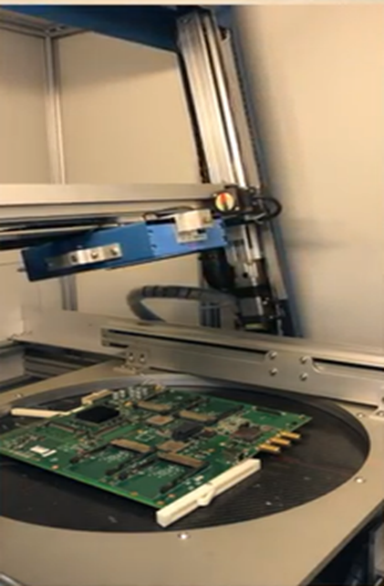

Ora discuteremo alcuni vantaggi di questa tecnologia di ispezione delle macchine a raggi-X. Il primo vantaggio è rappresentato dalle caratteristiche di test senza perdite. L'ispezione a raggi-X è un metodo di controllo non distruttivo che non causa alcun danno fisico ai PCB o alle parti saldate. Questa caratteristica consente
I produttori possono monitorare la qualità della saldatura in tempo reale durante il processo di produzione, identificare e risolvere tempestivamente i potenziali problemi, senza preoccuparsi di influire negativamente sulle prestazioni del prodotto finale. Rispetto ad alcuni metodi di test distruttivi, l'ispezione a raggi X può garantire la qualità del prodotto, riducendo i costi di test e migliorando l'efficienza della produzione.
Il secondo vantaggio è l'imaging ad alta risoluzione e l'elevata affidabilità. La tecnologia di ispezione a raggi X è in grado di eseguire immagini ad alta risoluzione di piccoli dettagli come i giunti di saldatura, garantendo un'ispezione completa e dettagliata della qualità della saldatura. Anche i difetti interni difficili da rilevare con i metodi di ispezione tradizionali possono essere chiaramente evidenziati dalle immagini a raggi X, fornendo agli ispettori risultati accurati e affidabili. Questo metodo di ispezione altamente affidabile contribuisce a migliorare la qualità complessiva dei prodotti e ad aumentare la competitività sul mercato.
Il terzo vantaggio è la capacità di gestire strutture di imballaggio complesse. Con lo sviluppo dell'industria elettronica, le strutture di imballaggio PCB complesse e ad alta densità come BGA, CSP e PoP stanno diventando sempre più comuni. La qualità della saldatura di queste forme di imballaggio è fondamentale per le prestazioni complessive del circuito stampato, ma i metodi di ispezione tradizionali spesso faticano ad affrontare queste sfide. La tecnologia di ispezione a raggi X, con la sua potente capacità di penetrazione e i suoi precisi effetti di imaging, può facilmente soddisfare i requisiti di ispezione di queste complesse strutture di imballaggio, identificare e riparare tempestivamente i potenziali difetti di saldatura e garantire il funzionamento ad alte prestazioni del circuito.
Il quarto vantaggio è la capacità di supportare i test in batch e la produzione automatizzata. La tecnologia di ispezione a raggi-X può essere utilizzata non solo per l'ispezione di singoli PCB, ma anche per l'ispezione online nei processi di produzione di massa. In combinazione con apparecchiature di automazione avanzate, l'ispezione a raggi-X consente un controllo qualità rapido ed efficiente nei processi di produzione su larga scala.
Questo non solo migliora l'efficienza produttiva, ma assicura anche che la qualità di saldatura di ogni PCB sia conforme a standard rigorosi, fornendo una forte garanzia per la produzione stabile di prodotti elettronici.
Ora discuteremo alcuni problemi comuni e le relative soluzioni per queste macchine di ispezione a raggi X. Il primo problema può essere quello dei giunti di saldatura vuoti. I vuoti all'interno dei giunti di saldatura sono uno dei difetti più comuni nell'assemblaggio SMT, soprattutto durante la saldatura BGA. Vuoti troppo grandi possono indebolire la resistenza meccanica e la conducibilità elettrica dei giunti di saldatura, compromettendo il funzionamento stabile dei componenti elettronici. La tecnologia di ispezione a raggi X è in grado di misurare con precisione le dimensioni, la forma e la distribuzione dei vuoti, assicurando che la percentuale di vuoti sia controllata entro un intervallo ragionevole.
Il secondo problema può essere la deformazione o la depressione delle sfere di saldatura. Durante la saldatura BGA, la deformazione o la rientranza delle sfere di saldatura può compromettere seriamente i risultati della saldatura. Forme anomale delle sfere di saldatura possono portare a un contatto insufficiente nei giunti di saldatura, a una riduzione della conduttività elettrica e persino a false saldature. L'ispezione a raggi X è in grado di rilevare chiaramente le forme anomale delle sfere di saldatura e di segnalare tempestivamente i problemi di qualità della saldatura.
Il terzo problema può essere quello del disallineamento dei pezzi. Durante il processo di assemblaggio SMT, malfunzionamenti della macchina, errori dell'operatore o problemi di qualità del materiale possono causare il disallineamento dei pezzi. Il disallineamento dei pezzi influisce sull'accuratezza dell'installazione e sulle prestazioni elettriche dei componenti elettronici, causando a sua volta il malfunzionamento del prodotto. L'ispezione a raggi X può verificare la posizione accurata dei pezzi, individuare e correggere tempestivamente i problemi di disallineamento.
In conclusione, nella moderna produzione elettronica, i componenti elettronici e i circuiti stampati diventano sempre più piccoli e le loro funzioni sempre più complesse, il che pone requisiti più elevati alla tecnologia di ispezione per la lavorazione dei chip SMT. La tecnologia di ispezione a raggi X, con i suoi vantaggi in termini di efficienza, assenza di perdite e precisione, è diventata un mezzo efficace per risolvere i difetti di saldatura difficili da rilevare con i tradizionali metodi di ispezione ottica. Non solo garantisce l'affidabilità della saldatura dei circuiti ad alta densità, ma migliora anche in modo significativo il livello complessivo di controllo della qualità del processo produttivo.
