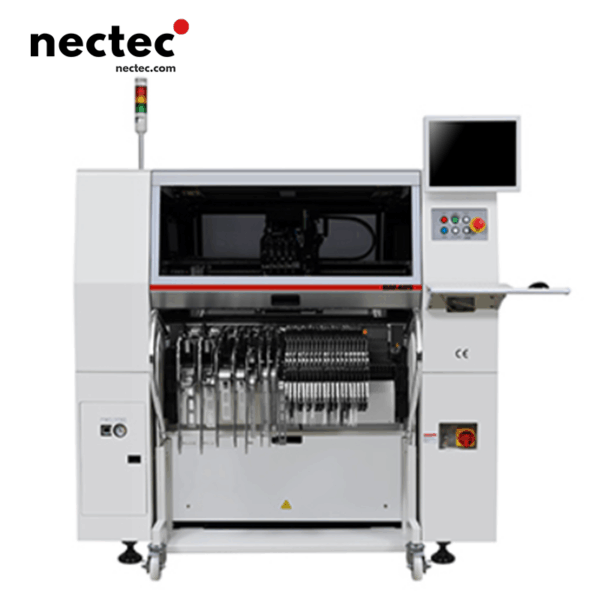

Deskripsi

Spesifikasi Kinerja Penempatan

1. Hasil Teoretis:
   • 22.000 CPH (konfigurasi kantilever ganda, 8 spindel penempatan dalam operasi bersamaan). Hasil aktual dapat bervariasi berdasarkan campuran komponen dan optimalisasi program.
2. Akurasi Posisi:
   • Komponen standar: ±40μm (Cpk≥1.0)
   • Komponen IC: ±30μm (Cpk≥1.0)
3. Rentang Penanganan Komponen:
   • Mendukung komponen 0402 metrik (0,4×0,2 mm) hingga 30×30 mm, dengan tinggi komponen maksimum 12 mm.

Arsitektur Sistem Modular

1. Platform Pemberian Makan yang Dapat Diskalakan:
   • Kapasitas pengumpan pita 8mm 60-slot (dapat diperluas ke komponen tabung/baki), dioptimalkan untuk perakitan PCB dengan kepadatan sedang-rendah.
2. Kepala Penempatan Multi-Nosel:
   • Konfigurasi 4 nozzle standar (diameter nozzle 1,0-4,0 mm) dengan peralihan alat secara otomatis untuk aplikasi komponen campuran.

Sistem Visi & Penyelarasan

1. Pengakuan Fidusia 2D:
   • Sistem penglihatan dasar dengan kamera 2D untuk penyelarasan tanda fidusia PCB dan pemusatan komponen, cocok untuk komponen konvensional. Modul pemeriksaan laser 3D tersedia sebagai peningkatan opsional.
2. Pengenalan Komponen Dalam Penerbangan:
   • Verifikasi penglihatan saat bergerak selama penempatan head traversal mengurangi waktu menganggur dan meningkatkan hasil.

Teknologi Kontrol Gerak

1. Sistem Mekanik Berbasis Servo:
   • Sumbu X/Y menggunakan penggerak sekrup utama (biaya perawatan yang lebih rendah dibandingkan motor linier) dengan stabilitas posisi yang dioptimalkan untuk produksi volume menengah.
2. Mitigasi Getaran:
   • Profil akselerasi berbasis perangkat lunak mengurangi resonansi mekanis yang diinduksi oleh gerakan berkecepatan tinggi, ideal untuk perakitan PCB 中小型 (berukuran sedang).

Ekosistem Perangkat Lunak

1. Pemrograman Penempatan:
   • Pengoptimalan urutan penempatan secara manual; tidak memiliki penyesuaian jalur dinamis waktu nyata. Waktu pergantian yang umum: ~30 menit.
2. Diagnostik Kesalahan Terpadu:
   • Pustaka kode kesalahan yang telah ditetapkan sebelumnya (misalnya, penyumbatan nozzle, pengumpan macet) untuk pemecahan masalah dan pemeliharaan yang cepat.

Peningkatan Terminologi Utama:

• Throughput: Menentukan "operasi bersamaan" untuk koordinasi spindel.
• Akurasi: Terminologi "akurasi posisi" yang terstandardisasi.
• Memberi makan: "Slot", bukan "stasiun" untuk kapasitas pengumpan; "aplikasi komponen campuran" untuk keserbagunaan.
• Visi: "Penyelarasan tanda fidusia" menggantikan "Pengenalan titik tanda"; "verifikasi dalam penerbangan" untuk pemeriksaan dinamis.
• Kontrol Gerakan: "Penggerak sekrup utama" diperjelas; "resonansi" alih-alih "jitter" untuk presisi mekanis.
• Perangkat lunak: Standar industri "waktu pergantian"; "diagnostik kesalahan" dibandingkan "sistem diagnosis kesalahan".
