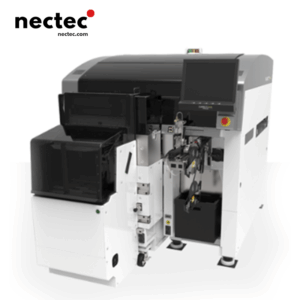

Deskripsi

1. Sistem Kepala Penempatan Presisi Tinggi

Penanganan Komponen Multi-Sumber

• Kontrol Kekuatan Adaptif: Modulasi tekanan tingkat lanjut (misalnya, kepala H01: penyesuaian gaya penempatan 2,2-9,8N) meminimalkan dampak pada wafer dan PCB fleksibel, mencegah kerusakan komponen atau lengkungan media.
• Mekanika Kekakuan Tinggi: Sumbu XY yang digerakkan motor linear dengan penglihatan resolusi tinggi memungkinkan akurasi posisi ±30μm (Cpk≥1.0) untuk komponen bertimbal, memenuhi presisi tingkat semikonduktor.
• Throughput: Mencapai 16.500 CPH untuk chip 0603 (modul M3S, head H12S), dioptimalkan untuk penempatan dengan kepadatan tinggi.

2. Sistem Visi & Penyelarasan

Arsitektur Inspeksi Mode Ganda

• Modul Visi Standar: Memeriksa geometri dan polaritas komponen untuk komponen 0402 (01005) hingga 74 × 74mm, dengan koreksi postur waktu nyata.
• Kamera Penerangan Bersudut (Opsional): Pencahayaan multi-sudut meningkatkan deteksi koplanaritas pin untuk komponen QFP/BGA, sehingga mengurangi risiko solder dingin.
• Pengakuan Tanda Fidusia: Deteksi kecepatan tinggi fidusial substrat (diameter ≥0,5 mm) mengkompensasi lengkungan/penyimpangan posisi, memastikan konsistensi penempatan.
• Penanganan Bare Die: Memungkinkan pengambilan wafer langsung dari komponen tonjolan menggunakan nozel khusus (φ0,3-φ20,0mm) dengan kontrol adsorpsi vakum untuk pengambilan komponen setipis ≤0,1mm yang stabil.

3. Ekosistem Pemberian Makan yang Fleksibel

Platform Pengumpan Multi-Format

• Pengumpan Pita Bertenaga: Kompatibel dengan pita 8-88mm (gulungan 7/13/15 inci); Modul M6 (S) mendukung stasiun pengumpan 45 × 8mm.
• Penanganan Baki JEDEC:
  • Unit Baki-L: Memproses baki besar berukuran 335×330mm (6 komponen/baki).
  • Unit Baki-M: Menangani baki kecil berukuran 135,9×322,6 mm (10 komponen/baki).
• Unit Pemrosesan Wafer (Kompatibel dengan MWU12i): Tahap wafer terintegrasi mendukung wafer 2-12 inci dengan manajemen data Wafer Map (memerlukan perangkat lunak khusus).
• Manajemen Material Cerdas: Pelacakan konsumsi waktu nyata yang ditautkan dengan Fujitrax dengan peringatan pengisian ulang otomatis mengurangi waktu henti; troli penggantian batch memungkinkan pergantian pengumpan dalam hitungan menit.

4. Kontrol Gerak & Desain Modular

Mekanika Berkinerja Tinggi

• Arsitektur ModularKonfigurasi dasar 2M/4M; Modul M6 (S) (lebar 650mm) dengan konveyor jalur ganda memproses dua substrat 360×250mm secara bersamaan, mengoptimalkan UPH per meter persegi.
• Kepatuhan Ruang Bersih: Sumbu XY yang disegel debu dengan filtrasi HEPA (standar), mendukung lingkungan ISO Kelas 6 (Kelas 1000) untuk manufaktur semikonduktor.
• Presisi Multi-Sumbu:
  • Sumbu Z: resolusi tinggi 0,1 mm
  • Sumbu θ: Penyesuaian rotasi ±0,01° untuk penyelarasan komponen yang halus
• Konveyor Jalur Ganda: Mode jalur tunggal mendukung hingga 534×610mm substrat; penyesuaian lebar bermotor dalam mode jalur ganda meningkatkan throughput papan kecil.

5. Antarmuka Perangkat Lunak & Otomasi

Rangkaian Perangkat Lunak Terpadu

• Platform Fuji Flexa: Memungkinkan pemrograman offline, berbagi data multi-mesin, dan pengoptimalan jalur penempatan berbasis CAD untuk mengurangi kerumitan pemrograman.
• Ketertelusuran Fujitrax: Merekam data penempatan tingkat komponen (posisi, gaya, stempel waktu) dengan pemindaian kode 2D PCB untuk penelusuran kualitas ujung ke ujung.
• Antarmuka Pengguna: Layar sentuh GUI 15″ dengan dukungan multi-bahasa (termasuk bahasa Inggris) untuk pemantauan status waktu nyata, konfigurasi parameter, dan diagnostik kesalahan.
• Kalibrasi Otomatis: Pemicu satu tombol untuk kalibrasi pasca penggantian kepala/nosel memastikan konsistensi akurasi penempatan tanpa intervensi manual.

6. Sistem Lingkungan & Keselamatan

Lingkungan Produksi yang Terkendali

• Modul Filtrasi HEPA: Penyaringan udara efisiensi tinggi opsional mempertahankan kebersihan Kelas 1000 untuk mencegah kontaminasi partikulat pada komponen semikonduktor.
• Kandang Hermetik: Mengurangi masuknya kontaminan eksternal, cocok untuk aplikasi dengan kemurnian tinggi (misalnya, LED, fabrikasi MEMS).
• Kepatuhan terhadap Keselamatan: Pintu pengaman interlock ganda mencegah akses ke komponen yang bergerak, memenuhi standar CE/UL; pemantauan keausan nozzle/pemantauan kerusakan pengumpan berbasis sensor menghasilkan jadwal perawatan proaktif.
