ماكينة الالتقاط والوضع عالية السرعة</trp-post-container

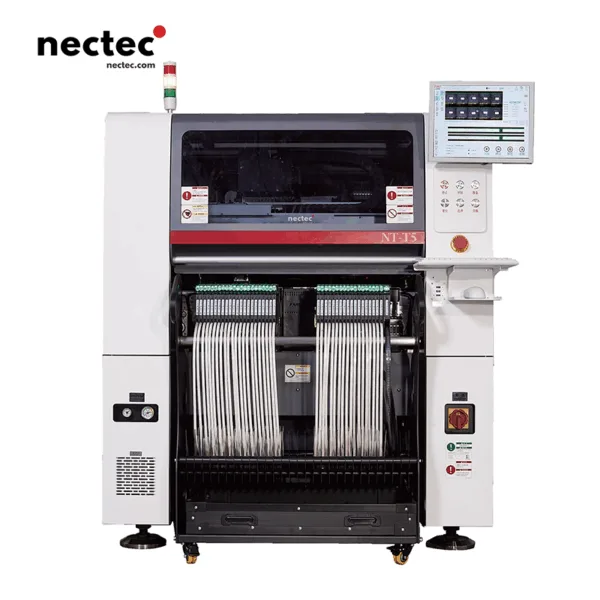

نقدم لكم ماكينة NT-T5، ماكينة Nectec عالية السرعة من الدرجة الأولى من Nectec. وهي مصممة للتميز في صناعة SMT، وتحقق سرعة وضع رائعة تصل إلى 84,000 CPH مع وضع مزدوج الذراع، مما يضمن دقة وكفاءة لا مثيل لها.
- الوصف
الوصف
السرعة والدقة
تضمن الماكينة NT-T5، من خلال طريقة محركها ثنائي الذراع المزدوج وتكوين المسار المزدوج، وضعًا عالي السرعة ومستقلًا ومتناوبًا، مما يحسن كفاءة الإنتاج والجودة. وهو يتعامل مع مجموعة كبيرة من المكونات بسهولة، بدءًا من الأجهزة الدقيقة 0201 وحتى المكونات الأكبر حجمًا، مع الحفاظ على دقة ± 0.035 مم.
التكنولوجيا المتقدمة
تضمن الماكينة NT-T5 المزودة بمحركين خطيين للمحور XY ونظام وضع عالي السرعة مكون من 10 رؤوس الحد الأدنى من التآكل والدقة العالية. يدعم الرأس متعدد الوظائف عالي الدقة مكونات تصل إلى L40W40H25 مم، مما يجعله متعدد الاستخدامات لمختلف احتياجات التصنيع.
تكوينات مرنة
تتميز الماكينة NT-T5 بأنظمة ذكية مثل التغيير التلقائي للفوهة ATC، والكشف عن التفريغ في الوقت الحقيقي، وخيارات تغذية متعددة الاستخدامات بما في ذلك صينية ومغذيات كهربائية خفيفة الوزن ومغذيات أنبوبية. تعمل الوظائف الذكية الإضافية مثل نموذج التبديل السريع المستند إلى رمز الاستجابة السريعة والكشف عن ثني الركيزة على تعزيز المرونة والكفاءة التشغيلية.
محور XY مهيأ بمحركات خطية
يعتمد المحور XY على تكوين محرك خطي مزدوج متقدم في الصناعة، والذي يتميز بتآكل أقل ودقة أعلى وعمر خدمة أطول. يتيح تكوين المحرك الخطي المزدوج كفاءة إنتاج أعلى مع ضمان استقرار المعدات.

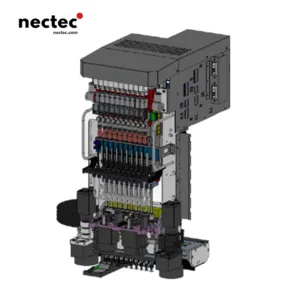

رأس التنسيب عالي السرعة
مزوّد برأس وضع جديد خفيف الوزن وعالي السرعة مكون من 10 رؤوس عالية السرعة مع كاميرات طائرة، ويمكنه التعامل مع 0201 رقاقة إلكترونية من الرقائق الدقيقة إلى المكونات العادية L12*W12*H6.5 مم. يستخدم المحور Z لرأس التموضع محركات خطية عالية الدقة لضمان دقة وضع المكونات
± 0.035 مم، تحقيق وضع عالي الكفاءة.

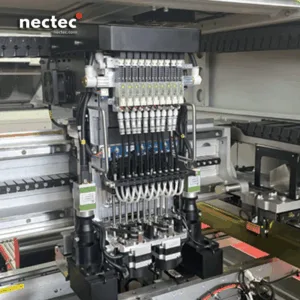

رأس متعدد الوظائف عالي الدقة
مزوّد برأس وضع عالي الدقة 0624R الجديد، يتم التحكم في المحور R بواسطة محرك مؤازر عالي الدقة. يمكنه التعامل مع الرقائق الدقيقة 0201 الإمبراطورية 0201 إلى L40*W40*H25 مم مكونات كبيرة/غير منتظمة، مما يحقق دقة عالية وسرعة في الوضع.
المواصفات
الطراز | الفئة | NT-T5 | |
المواصفات | وحدة رأس التركيب | كلا الذراعين | كلا الذراعين |
وحدة المسار | أحادي/ثنائي المسار | أحادي/ثنائي المسار | |
عدد الفوهات | رأس تركيب عالي السرعة (10 + 10 رؤوس) | رأس تركيب متعدد الوظائف (6 + 6 رؤوس) | |
حجم المعدات | الطول × العرض × الارتفاع | 1380*2050*1550 مم | 1380*2050*1550 مم |
الوزن | الوزن | 2560 كجم تقريباً | 2560 كجم تقريباً |
المواصفات الكهربائية | مصدر الغاز | 0. 5 ميجا باسكال، 300 لتر/دقيقة | 0. 5 ميجا باسكال، 300 لتر/دقيقة |
الطاقة | تيار متردد 380/420/420/480 فولت، 5 كيلو وات | تيار متردد 380/420/420/480 فولت، 5 كيلو وات | |
ركيزة الكائن | حجم ثنائي الفينيل متعدد الكلور | سكة أحادية: الحد الأدنى 50* 50 مم كحد أقصى. 510* 510 مم المسار المزدوج: الحد الأدنى 50 * 50 مم كحد أدنى، الوضع 222: 510 * 280 مم كحد أقصى (يمكن إعادة تصميمه لتركيب 1200 مم) | سكة أحادية: الحد الأدنى 50* 50 مم كحد أقصى. 510* 510 مم المسار المزدوج: الحد الأدنى 50 * 50 مم كحد أدنى، الوضع 222: 510 * 280 مم كحد أقصى (يمكن إعادة تصميمه لتركيب 1200 مم) |
سُمك ثنائي الفينيل متعدد الكلور | 0.5 - 9.0 مم | 0.5 - 9.0 مم | |
الوضع الثابت لثنائي الفينيل متعدد الكلور | منصة رفع تعمل بالهواء المضغوط، جبيرة علوية وسفلية | منصة رفع تعمل بالهواء المضغوط، جبيرة علوية وسفلية | |
سعة التركيب | سرعة التنسيب المثلى | 84000CPH | 38000CPH |
دقة وضع الرقاقة (CPK) | ± 0.035 مم (XYZ) | ± 0.035 مم (XYZ) | |
CPK≥1.0 | CPK≥1.0 | ||
نطاق العنصر المناظر | الكاميرا الطائرة: الحد الأدنى بوصة 0201، الحد الأقصى الطول 13 * العرض 13 * الارتفاع 6.5 مم | -- | |
الكاميرا الثابتة: الحد الأدنى بوصة 0201، الحد الأقصى. الطول 40 * العرض 40 * الارتفاع 13 مم | الكاميرا الثابتة: الحد الأدنى 0201 بوصة، الحد الأقصى 40 طولاً* عرض 40* ارتفاع 25 مم | ||
نظام الرؤية | مارك مجال رؤية الكاميرا MARK | طول 20 مم * عرض 20 مم | طول 20 مم * عرض 20 مم |
نوع كاميرا MARK | مصفوفة مساحة 500 واط | مصفوفة مساحة 500 واط | |
نوع الكاميرا المكونة | الكاميرا الطائرة | -- | |
كاميرا ثابتة (اختياري) | كاميرا ثابتة | ||
نظام التغذية | عربة ترولي | غير مدعوم | غير مدعوم |
وحدة التغذية | وحدة تغذية كهربائية | وحدة تغذية كهربائية | |
عدد المغذيات المنقولة | 100 محطة (8 مم) | 100 محطة (8 مم) | |
وحدة تغذية مواد اللفائف | شريط لاصق: 8/12/16/24/32/44/56 مم | Tape: 8/12/16/24/32/44/56/72/88mm | |
مغذي مواد الأنابيب | عدد المغذيات الاهتزازية الفردية | عدد المغذيات الاهتزازية الفردية | |
4-20 مم × 3 أنبوب 4-20 مم | 4-20 مم × 3 أنبوب 4-20 مم | ||
30-40 مم × 2 أنبوب 30-40 مم | 30-40 مم × 2 أنبوب 30-40 مم | ||
أنبوب 40-50 مم × 1 أنبوب 40-50 مم | أنبوب 40-50 مم × 1 أنبوب 40-50 مم | ||
صينية (اختياري) | — | خزانة صينية مزودة ب:طول 323 مم × عرض 136 مم × ارتفاع 750 مم × 20 قرصًا | |
جزء التحكم | المحور X | محرك خطي عالي الدقة + مسطرة صريفية | محرك خطي عالي الدقة + مسطرة صريفية |
المحور Y | محرك خطي مزدوج الدفع + مسطرة صريف، تحكم حلقي مغلق بالكامل | محرك خطي مزدوج الدفع + مسطرة صريف، تحكم حلقي مغلق بالكامل | |
المحور Z | محرك خطي عالي الدقة | محرك خطي عالي الدقة | |
المحور R | محرك مؤازر عالي الدقة | محرك مؤازر عالي الدقة | |
إرساء نظام MES Docking | الاستحواذ على نظام MES | دعم بروتوكول الاتصال TCP/IP | دعم بروتوكول الاتصال TCP/IP |
تحميل MES | دعم الرمز ثنائي الأبعاد/التعرف على الباركود ثنائي الأبعاد/التعرف على الباركود الشريطي/التحميل الملزم MES | دعم التعرف على الرمز ثنائي الأبعاد/التعرف على الرمز الشفري ثنائي الأبعاد/التعرف على الرمز الشفري ثنائي الأبعاد/التعرف على الرمز الشفري ثنائي الأبعاد/التحميل الملزم MES | |
