ماكينة التقاط عدسة LED NT-LT لالتقاط العدسة ووضعها

ماكينة التقاط عدسة LED لالتقاط العدسات ووضعها</trp-post-container

Name: ماكينة التقاط ووضع عدسة LED NT-LT | NT-LT | - Nectec
Price: 9999.00 USD
Availability: InStock

إن NT-LT هي ماكينة تركيب العدسات المبتكرة من Nectec، وهي مصممة للتطبيقات عالية السرعة وعالية الدقة في الإضاءة الخلفية للتلفزيون وإضاءة LED وغيرها. وباعتبارها شركة رائدة في مجال ماكينات SMT الذكية المتطورة، تضمن Nectec أداءً استثنائيًا وقدرة إنتاجية متزايدة بحوالي 50%.

التصنيف: نيكتك

الوصف

الوصف

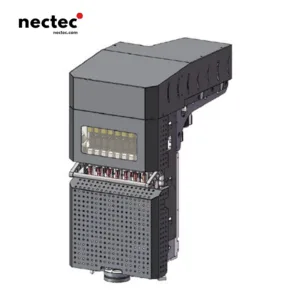

رأس تركيب عالي الدقة
0821R: رأس تثبيت خفيف الوزن 8 عالي الدقة، 8 محاور R-تحكم مستقل، دقة دوران عالية، مناسب لتوصيل عدسات التلفزيون، معظم
حجم كبير 17 × 17 ملم، وسمك 13 ملم.

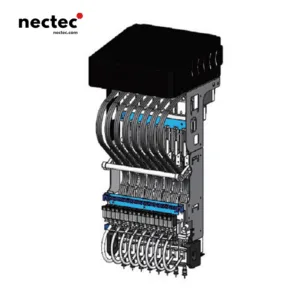

رأس تركيب متعدد الوظائف
رأس تركيب خفيف الوزن 8 عالي السرعة، يمكن تركيبه مع عدستين للقدم، عدسة مثلثة، عدسة غسالة الحائط مرآة، عدسة غير منتظمة، إلخ القدرة الإنتاجية المثلى هي 22000CPH، الحجم الأقصى 17 × 17 مم، السماكة 13 مم

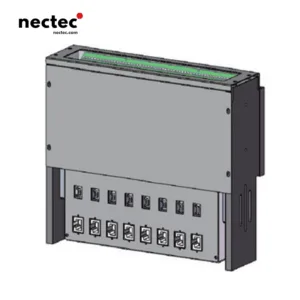

كاميرا الوحدة
8 كاميرات مستقلة، كل واحدة منها تتوافق مع فوهة شفط، يمكن أن تحقق حركة المحور Y المتزامنة دون تحديد 8 مواد في وقت واحد دون إبطاء X. المسار بأقل حركة للمحور Y لتحسين كفاءة الإنتاج بشكل كبير، أعلى من الكاميرات العادية أكثر من 80%.

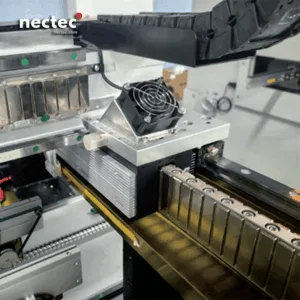

محرك خطي XY
يعتمد المحور XY على تكوين المحرك الخطي المتقدم في الصناعة، مع تآكل أقل ودقة أعلى وثبات أفضل.

المواصفات

الطراز	الفئة	NT-LT
الاسم	اسم المعدات	عداد العدسة
رأس التركيب	نموذج رأس التركيب	0821BL
	تباعد الفوهة	21 مم
	عدد الفوهات	رأس وضع متعدد الوظائف (8 رؤوس)
حجم المعدات	الطول × العرض × الارتفاع	114015001450 مم
المكونات الرئيسية	القاعدة	قالب من قطعة واحدة من الحديد الزهر عالي القوة
قسم التحكم	شعاع الذراع X	تشكيل الألومنيوم المطاطي عالي القوة
	المحور X	محرك خطي مسطح + مسطرة شبكية مسطحة
	المحور Y	محرك خطي ثنائي المحرك + مسطرة صريفية
	المحور Z	خطوة الحلقة المغلقة
	المحور R	خطوة الحلقة المغلقة
إمكانية التركيب	سرعة التنسيب المثلى (IPC-9850)	28000CPH
	دقة وضع الرقاقة (CPK)	士 0،10 مم (XYZ)، CPK ≥ 1.0
	حجم المكوّن	الحد الأدنى للحجم: 0201، الحد الأقصى للحجم: الطول 20*العرض 20 مم
	سُمك المكوّن	24 مم
الوزن	الوزن	حوالي 1600 كجم
المواصفات الكهربائية	مصدر الغاز	0.5 ميجا باسكال ， 150 لتر/دقيقة
المواصفات الكهربائية	مزود الطاقة / الطاقة	تيار متردد 380/420/420/480 فولت، 2.5 كيلوواط
نظام ناقل ثنائي الفينيل متعدد الكلور	مسار لوحة النقل	مسار ثابت من ثلاثة أقسام (مع وظيفة الاستعداد)
	حجم ثنائي الفينيل متعدد الكلور	5050 مم كحد أدنى، 600400 مم كحد أقصى (تركيب على مرحلة واحدة)، 1200*400 مم كحد أقصى (تركيب على مرحلتين)
	سُمك ثنائي الفينيل متعدد الكلور	0.4 - 9.5 مم
	طريقة تثبيت ثنائي الفينيل متعدد الكلور	منصة رفع تعمل بالهواء المضغوط، ومشابك علوية وسفلية
نظام التغذية	عدد المغذيات	20 محطة (8 مم)
توصيل نظام MES	مجموعة MES	دعم بروتوكول الاتصال TCP/IP
توصيل نظام MES	تحميل MES	دعم رمز الاستجابة السريعة/التعرف على الباركود/التعرف على الباركود الشريطي/التحميل الملزم MES
الملحقات الاختيارية	الملحقات الاختيارية	مبادل الفوهات ذو 16 موضعًا، وصينية خلفية ثابتة، وصينية أمامية محمولة، وعربة تحميل غير متصلة بالإنترنت، ولوحة أزرار خلفية محمل غير متصل بالإنترنت/لوحة أزرار خلفية
